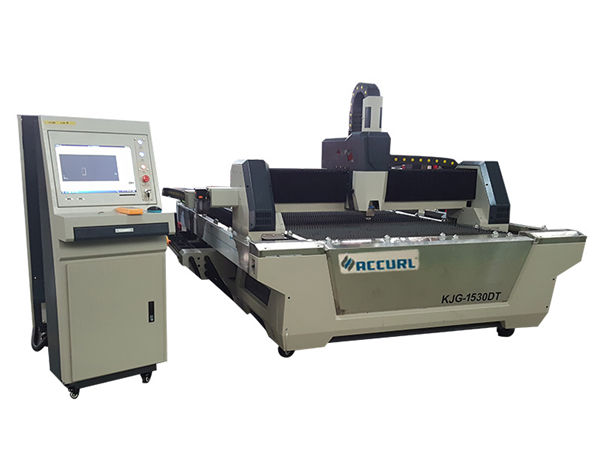

2000 ડબલ્યુ ફાઇબર લેસર કટીંગ સાધનો ગિઅર / રેક ટ્રાન્સમિશન રાઉન્ડ ટ્યુબ માટે

2000 ડબલ્યુ ફાઇબર લેસર કટીંગ સાધનો ગિઅર / રેક ટ્રાન્સમિશન રાઉન્ડ ટ્યુબ માટે

ઉત્પાદન વિગતો


પ્રમાણન: સીઇ / એફડીએ
ચુકવણી અને શિપિંગ શરતો:
ન્યૂનતમ ઓર્ડરની માત્રા: 1 એસ.ઇ.ટી.
ભાવ: એસઇટી દીઠ યુએસડી
પેકેજિંગ વિગતો: આયર્ન બંધનકર્તા પટ્ટાવાળા લાકડાના બ .ક્સ
ડિલિવરીનો સમય: 20-30 કાર્ય દિવસો
ચુકવણીની શરતો: ટી / ટી, એલ / સી, વેસ્ટર્ન યુનિયન
સપ્લાય કરવાની ક્ષમતા: દર વર્ષે 2000 યુનિટ્સ

વિગતવાર ઉત્પાદન વર્ણન


લેસરનો પ્રકાર:ફાઇબર લેસર સ્રોતકટીંગ ક્ષેત્ર:વ્યાસ 20-200 મીમી
ઠંડક સ્થિતિ:પાણી ઠંડકએપ્લિકેશન:લાગુ સામગ્રી
વર્કિંગ વોલ્ટેજ:380 વી / 50 હર્ટ્ઝધ્યાન કેન્દ્રિત કરવાની પદ્ધતિ:અનુસરે છે અને આપોઆપ એડજસ્ટ કરો ફોકસ
પ્રસારણ પદ્ધતિ:ગિયર અને રેકલેસર પાવર:500 ડબલ્યુ 1000 ડબલ્યુ 2000 ડબલ્યુ 4000 ડબલ્યુ
વર્કટેબલ મેક્સ લોડ:1000 કિલોએક્સ / વાય એક્સિસ પોઝિટિઓ:0.05 / 1000 મીમી
કટીંગ સ્પીડ:0-60000 મીમી / મિનિટવર્ગ:વર્ગ 4 લેસર

ઉત્પાદન વર્ણન


લેસરનો પ્રકારફાઇબર લેસર
લેસર બ્રાન્ડઆઈપીજી / મેક્સફોટોનિક્સ
લેસર પાવર500 ડબલ્યુ (1000W / 2000W / 4000W વૈકલ્પિક)
કાર્યકારી ક્ષેત્ર1500mmX3000mm 1300x2500mm વૈકલ્પિક
વર્કિંગ ટેબલસ્થિર વર્કિંગ ટેબલ
નિયંત્રણ સિસ્ટમપીએમએસી પૂર્ણ-બંધ લૂપ સર્વો નિયંત્રણ
ડ્રાઇવિંગ મોડડબલ ગિયર રેક ડ્રાઇવિંગ
નિષ્ક્રિય / પ્રોસેસીંગ ગતિ72 એમ / મિનિટ / 36 એમ / મિનિટ
સ્થિતિની ચોકસાઈ0.05 મીમી
પ્રોટેક્શન સિસ્ટમબંધ રક્ષણ
લેસર હેડપ્રેસિટીક / લેસર મેચ
વીજ પુરવઠોAC220V ± 5% 50 / 60Hz / AC380V ± 5% 50 / 60Hz
કુલ શક્તિ7KW ~ 11KW
ફ્લોર સ્પેસ5.6 એમએક્સ 3.2 એમ (નિશ્ચિત કોષ્ટક)
માનક જોડાણમેટલ નેસ્ટિંગ સ softwareફ્ટવેર, 3 પ્રકારના ગેસ સ્રોતોનો ડ્યુઅલ-પ્રેશર ગેસ રૂટ, ગતિશીલ ફોકસ, રીમોટ કંટ્રોલર, વગેરે.

કટીંગ પાઇપ વિગતવાર સ્પષ્ટીકરણ


લંબાઈ કાપવા6000 મીમી
વ્યાસ20 મીમી -200 મીમી
મીન બાકીની સામગ્રી250 મીમી
એક્સ અક્ષ230 મીમી
વાય અક્ષ6500 મીમી
ઝેડ અક્ષ175 મીમી
સ્થિતિ ચોકસાઈ0.05 મીમી
સ્થાનની ચોકસાઈ0.03 મીમી
એક્સ અક્ષ માટે મહત્તમ ગતિ ગતિ40 મી / મિનિટ
વાય અક્ષ માટે મહત્તમ ગતિ ગતિ500 મીમી / સે
પ્રવેગ1 જી
કદ (એલ * ડબલ્યુ * એચ)12000 * 1800 * 2400 મીમી
વજન3800 કિગ્રા

ફાયદો


1) Advanced performance for different shape of tube
It can meet the demand of round tube, square tube and other profiled tube processing.

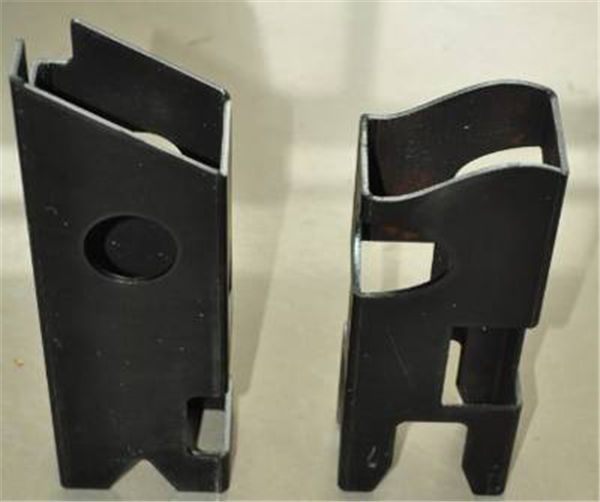

2) Different cutting shape
All kinds of graphics cutting can be done for the square tube.
3) Special shape cutting for round tube
Square hole, waist shaped hole made for round pipe.
4) Without no cutting slag
With special slag receiving process, guaranteeing no slag left inside of wall.
5) Specific fixture customized
Different requirement of fixture can be customized according to customer's demand.
6) Powerful computer system
With good nesting software and CNC system, it is simple and easy to learn for operators, improving materials utilization and reducing cost.
7) Clean cutting and environmentally friendly.
With advanced exhaust systems, it is easy and convenient to collect the waste materials during the cutting.
8) Customized design
Effective tube length can be customized from 100-6000mm.
9) With auto-loading and auto-unloading device
The material auto-loading and auto-unloading device can be integrated in the tubing machine, which improve the efficiency and reduce the workload greatly.
