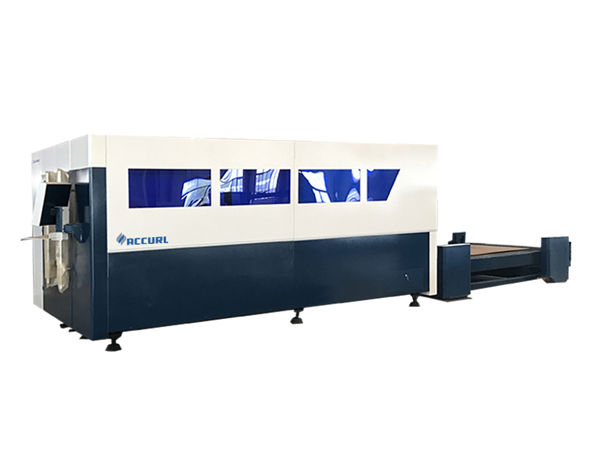

સિંગલ પ્લેટફોર્મ સીનસી ફાઇબર લેસર કટીંગ મશીન, મેટલ શીટ કટર

ઉત્પાદન વિગતો

પ્રમાણન: સીઇ / આઇએસઓ / એફડીએ / એસજીએસ / ટીયુવી
ચુકવણી અને શિપિંગ શરતો:
ન્યૂનતમ ઓર્ડરની માત્રા: 1
ભાવ: વાટાઘાટો કરી શકાય તેવું
પેકેજિંગ વિગતો: લાકડાના કેસ
ડિલિવરીનો સમય: 15 કાર્યકારી દિવસો
ચુકવણીની શરતો: ટી / ટી, એલ / સી, વેસ્ટર્ન યુનિયન
સપ્લાય કરવાની ક્ષમતા: 2000 એકમો

વિગતવાર ઉત્પાદન વર્ણન

ઉત્પાદન નામ:	ફાઇબર લેસર કટીંગ મશીન	લેસરનો પ્રકાર:	ફાઇબર લેસર
લેસર પાવર:	500-1000 ડબલ્યુ	કાર્યકારી ક્ષેત્ર:	1500 * 3000 મીમી
લેસર વેવલેન્થ:	1070-1090nm	વીજ પુરવઠો:	380 વી / 50 હર્ટ્ઝ
વોરંટી:	1 વર્ષ	કટીંગ હેડ:	રાયટોલ્સ

મુખ્ય રૂપરેખાંકન અને તકનીકી લાભ

કોઈ જાળવણી ખર્ચ માટે થોડો
ભાગોની પ્રક્રિયાની કિંમત ખૂબ ઓછી છે
એક "ક્લીન કટ" સપાટીની ગુણવત્તા પ્રાપ્ત થાય છે
પાતળા શીટ ધાતુ માટે ફાઇબર લેસર કટીંગ એ સૌથી ઝડપી પ્રક્રિયા છે
એલ્યુમિનિયમ, તાંબુ અને પિત્તળ જેવી પ્રતિબિંબીત સામગ્રી સરળતાથી કાપી શકાય છે
રેઝોનેટર જીવન 100,000 કામના કલાકોથી વધુ છે

^{મુખ્ય લક્ષણો}

^{1. ઉચ્ચ સ્થિરતા: વિશ્વની ટોચની આયાત કરેલ ફાઇબર લેસર, સ્થિર પ્રભાવ અને 100,000 કલાક સુધીના નિર્ણાયક ઘટકની સેવા જીવન;
2. ઝડપી કટીંગ ઝડપ કામ સમય બચાવવા.
3. Energyર્જા બચત અને પર્યાવરણીય સંરક્ષણ;
4. પ્રકાશ બીમની ઉત્તમ ગુણવત્તા: નાના ધ્યાન કેન્દ્રિત ફેક્યુલા, ફાઇન કટીંગ લાઇન, ઉચ્ચ કાર્યકારી કાર્યક્ષમતા, શ્રેષ્ઠ પ્રક્રિયા ગુણવત્તા.
5. ખૂબ ઓછા જાળવણી ખર્ચ: refપ્ટિકલ ફાઇબર ટ્રાન્સમિશન, પ્રતિબિંબ લેન્સ વિના; જાળવણીના ઘણા બધા ખર્ચ બચાવી શકે છે;
6. ઉત્પાદનો સરળ કામગીરી: icalપ્ટિકલ પાથને સમાયોજિત કરવાની જરૂર નથી;
7. ફ્લેક્સિબલ લાઇટ ગાઇડ ઇફેક્ટ: નાના કદ, કોમ્પેક્ટ સ્ટ્રક્ચર અને લવચીક ઉત્પાદન આવશ્યકતાઓને પૂર્ણ કરવા માટે સરળ.}

^{તકનીકી પરિમાણો}

^{ઉત્પાદન નામ}	^{ફાઇબર લેસર કટીંગ મશીન}
^{લેસરનો પ્રકાર}	^{ફાઇબર લેસર}
^{કાર્યકારી ક્ષેત્ર (મી.મી.)}	^{1300 * 2500 એમએમ / 1500 * 3000 એમએમ}
^{કટીંગ હેડ}	^{રેટોલ્સ ઓટો-ફોકસ (સ્વિસ)}
^{લેસર પાવર (ડબલ્યુ)}	^{500 ડબલ્યુ / 800 ડબલ્યુ / 1000 ડબલ્યુ / 1500 ડબલ્યુ}
^{ડ્રાઇવિંગ અને ટ્રાન્સમિશન વે}	^{સર્વો મોટર, ગિયર રેક, રેખીય માર્ગદર્શિકા રેલ}
^{મહત્તમ દોડવાની ગતિ}	^{600 મી / મિનિટ}
^{સ્થિતિની ચોકસાઈ}	^{. ± 0.05 મીમી}
^{ચોકસાઈની ફરીથી સ્થિતિ}	^{. ± 0.03 મીમી}
^{વર્કિંગ પાવર સપ્લાય}	^{AC220V ± 10% 50HZ / 380V 50Hz}
^{વર્કિંગ ટેબલ}	^{રેક વર્કિંગ પ્લેટફોર્મ}
^{નિયંત્રણ સિસ્ટમ}	^{સાયપકટ નિયંત્રણ સિસ્ટમ}
^{સ્થાન સિસ્ટમ}	^{લાલ બિંદુ સૂચક}
^{વોટર કૂલિંગ સિસ્ટમ}	^{સીડબલ્યુ 6300 સતત તાપમાન પાણી ચિલર}
^{મહત્તમ પ્રવેગક}	^{1 જી}
^{ફોર્મેટ્સ}	^{BMP, DXF, PLT, DST, CDR, GPEG}
^{કટીંગ ડેપ્થ}	^{શક્તિ અનુસાર}
^{આખું મશીન વજન}	^2800KG
^{ટ્રાન્સમિશન}	^{ચોક્કસ પિનિઓન અને રેક, ડ્યુઅલ ડ્રાઇવ ટ્રાન્સમિટિંગ}

વર્ણનો	પરિમાણો
મોડેલ	1530 ફાઇબર લેસર કટીંગ મશીન
કાર્ય ક્ષેત્ર	1500 * 3000 મીમી
લેસર પાવર	500 ડબલ્યુ, 1000 ડબલ્યુ, 15000 ડબલ્યુ, 2 કેડબલ્યુ, 3 કેડબલ્યુ અને તેથી વધુ, તે તમારી માંગ પર આધારિત છે.
લેસર વેવ લંબાઈ	1064nm
વર્કિંગ ટેબલ	સોટૂથ
મહત્તમ નિષ્ક્રિય ચાલવાની ગતિ	1200 મીમી / સે
સ્થિતિની ચોકસાઈ	. 0.05 મીમી / મી
સ્થિતિ ગતિ	20 મી / મિનિટ
ન્યૂનતમ લાઇન પહોળાઈ	. 0.02 મીમી
જાડાઈ કાપવા	0-12 મીમી
નિયંત્રણ સિસ્ટમ	સાયપકટ
સ્થિતિ પ્રકાર	લાલ ટપકું
પાવર વપરાશ	≤12KW
વર્કિંગ વોલ્ટેજ	380 વી / 50 હર્ટ્ઝ
સહાયક ગેસ	ઓક્સિજન, નાઇટ્રોજન, હવા
ફાઇબર મોડ્યુલનું કાર્યકારી જીવન	100000 કલાકથી વધુ
ફાઈબર લેસર કટીંગ હેડ	લેસરમેક યુ.એસ.એ. માં બનેલું
ફોકસ લેન્સ	લેસરમેક યુ.એસ.એ. માં બનેલું
ડ્રાઈવર સિસ્ટમ	જાપાનમાં બનેલી 1500W ફુજી સર્વો મોટર
લાઇનર માર્ગદર્શિકા સિસ્ટમ	તાઇવાનમાં બનાવેલ પીએમઆઈ, (જાપાનમાં બનાવેલ વિકલ્પ THK)
પ્રસારણ સિસ્ટમ	ડ્યુઅલ રેક અને પિનિઓન પ્રકાર
રેક સિસ્ટમ	જર્મની માં બનાવવામાં
સાંકળ સિસ્ટમ	ઇગસ જર્મનીમાં બનાવવામાં આવે છે
વિતરણ સમય	15 દિવસ

ઉત્પાદન એપ્લિકેશન

1. અદ્યતન ફાઇબર લેસર જનરેટર અને બોલ સ્ક્રુ મૂવિંગ સિસ્ટમનો ઉપયોગ કરીને, તે ઉચ્ચ ચોકસાઇ અને ઉચ્ચ ગતિથી વિવિધ પ્રકારની ધાતુની સામગ્રીને કાપી અને પંચ કરી શકે છે.
2.જેથી લેસર ફાઇબર દ્વારા પ્રસારિત થાય છે, તે લેસર ઓપ્ટિકલ પાથને જાળવણી અથવા સમાયોજિત કરવાની જરૂર નથી. તે મશીનોના દોષ દરને મોટા પ્રમાણમાં ઘટાડે છે અને કાર્યકારી જીવનને લંબાવે છે.
3. લાર્જ ફોર્મેટ કટીંગ એરિયા વિવિધ પ્રકારની મેટલ પ્રોસેસિંગની માંગને પૂર્ણ કરે છે. અદ્યતન ફાઇબર લેસર જનરેટર અને બોલ સ્ક્રુ મૂવિંગ સિસ્ટમનો ઉપયોગ કરીને, તે ઉચ્ચ ચોકસાઇ અને ઉચ્ચ ગતિ સાથે વિવિધ પ્રકારની ધાતુની સામગ્રીને કાપી અને પંચ કરી શકે છે.

કાર્યક્રમો

શીટ મેટલ પ્રોસેસિંગ, ઉડ્ડયન, સ્પેસફ્લાઇટ, ઇલેક્ટ્રોનિક્સ, ઇલેક્ટ્રિકલ ઉપકરણો, સબવે ભાગો, ઓટોમોબાઈલ, મશીનરી, ચોકસાઇ ઘટકો, જહાજો, ધાતુશાસ્ત્ર સાધનો, એલિવેટર, ઘરેલું ઉપકરણો, ભેટો અને હસ્તકલા, ટૂલ પ્રોસેસિંગ, શોભન, જાહેરાત, મેટલ વિદેશી પ્રક્રિયા વિવિધ ઉત્પાદન.
