ઉત્પાદન વિગતો
પ્રમાણન: સી.ઇ.
ચુકવણી અને શિપિંગ શરતો:
ન્યૂનતમ ઓર્ડરની માત્રા: 1 સેટ
ભાવ: વાટાઘાટો કરી શકાય તેવું
પેકેજિંગ વિગતો: 1 * 40GP કન્ટેનર
ડિલિવરીનો સમય: 30 દિવસ
ચુકવણીની શરતો: એલ / સી, ડી / એ, ટી / ટી, ડી / પી, વેસ્ટર્ન યુનિયન
વિગતવાર ઉત્પાદન વર્ણન
અરજી :: | બધી ધાતુ સામગ્રી | જાડાઈ કાપવા: | એસએસ 10 મીમી સુધી, એમએસ સુધી 22 સે.મી. |
---|---|---|---|
લેસરનો પ્રકાર :: | ફાઈબર | સીએનસી અથવા નહીં :: | હા |
ઠંડક સ્થિતિ :: | પાણી ઠંડક | નિયંત્રણ સ Softwareફ્ટવેર :: | સાયપકટ |
ગ્રાફિક ફોર્મેટ સપોર્ટેડ :: | એઆઈ, બીએમપી, ડીએસટી, ડીડબ્લ્યુજી, ડીએક્સએફ, ડીએક્સપી, એલએએસ, પીએલટી | ઉદભવ ની જગ્યા:: | ચીન |
મોડેલ નંબર :: | TY-6020JB | વેચાણ પછીની સેવા પૂરી પાડવામાં :: | વિદેશી સર્વિસ મશીનરી માટે ઉપલબ્ધ એન્જિનિયર્સ |
પુનરાવર્તન ચોકસાઈ :: | + -0.03 મીમી | સંચાલન તાપમાન :: | 0 ° સે -45 ° સે |
કાર્યકારી ભેજ :: | 5%-95% | લેસર સ્રોત: | ચાઇનીઝ અથવા આયાત કરેલી |
વિદ્યુત્સ્થીતિમાન:: | AC380V ± 10% 50HZ (60HZ) | કટીંગ ક્ષેત્ર: | 6000x2000 મીમી |
ઉત્પાદન વર્ણન

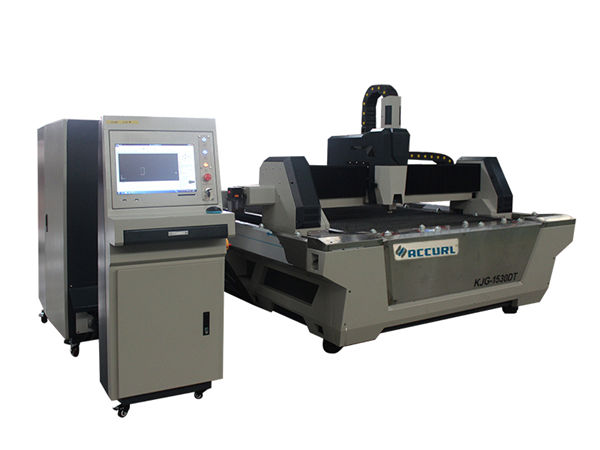

સંપૂર્ણ રક્ષણાત્મક કવર સાથે જેબી સીરીઝનું ફાઇબર લેસર કટીંગ મશીન
ખાસ કરીને સ્ટેનલેસ સ્ટીલ, કાર્બન સ્ટીલ, ગેલ્વેનાઈઝ્ડ પ્લેટ અને તેથી વધુ માટે યોગ્ય.
શીટ મેટલ પ્રોડક્ટ્સ, સ્ટીલ સ્ટ્રક્ચર, ચોકસાઇ મશીનરી, ઓટો પાર્ટ્સ, ગ્લાસ, જ્વેલરી,
નેપ્લેટ, જાહેરાત, હસ્તકલા, ઇલેક્ટ્રોનિક્સ, રમકડા, પેકેજિંગ અને અન્ય ઉદ્યોગો
ફાઇબર લેસર કટીંગ મશીનની મુખ્ય લાક્ષણિકતાઓ
મશીન બોડી:
1. 8 મીમી સ્ટીલ સ્ટ્રક્ચર, 600 ℃ હીટ ટ્રીટમેન્ટ, સચોટ વેલ્ડીંગ સાથે તાયીની મશીન બોડી, વિરૂપતા વિના 20 વર્ષ વપરાશ ખાતરી કરવા માટે.
2. મેગ્નેશિયમ એલોય કાસ્ટિંગ સાથે પીપડાં રાખવાની ઘોડી, વિરૂપતા વિના મજબૂત સ્થિરતા, ઝડપી ચળવળ.
3. મશીનની બોડીની બંને બાજુ ઉચ્ચ કાર્યક્ષમતા ઝોનિંગ ધૂમ્રપાન સિસ્ટમ, મજબૂત વિભાજિત ધૂળ અને ધૂમ્રપાન સંગ્રહ, તે કાર્યકરને નુકસાન ઘટાડશે.
4. આયાત કરેલ ચોકસાઇ ફ્લેંજ રિડ્યુસર અને સર્વો મોટર, ઝડપી દોડવાની ગતિ.
5. મશીન બેડ પર 70 બ્લેડ અને 6 સ્લાઇડ બાર્સ, મશીન ચેતવણી ઘટાડવા માટે નજીકના બ્લેડ સાથે, સ્લાઇડ્સ સિલિન્ડર સાથે કામ કરતા શીટ્સ અપલોડ કરવા અને શીટ્સને સરળતાથી ડાઉનલોડ કરવા માટે.
6. ફ્લેક્સિબલ લોડિંગ બક્સને આગળ અને બંને બાજુથી આગળ વધારી શકાય છે જે મશીન વર્કિંગ શરત માટે મનાય છે.
સ્પષ્ટીકરણ
લેસર સ્રોત માધ્યમ | ફાઈબર |
કટીંગ રેંજ (એલ * ડબલ્યુ) | 6000 મીમી × 2000 મીમી |
ઝેડ એક્સેલ સ્ટ્રોક | 250 મીમી |
મહત્તમ. સ્થિતિ ગતિ | 120 મી / મિનિટ |
એક્સ, વાય એક્ષલ મેક્સ. ઝડપ વેગ | 1.0 જી |
ઠંડકનું સ્વરૂપ | પાણી ઠંડક |
લેસર તરંગલંબાઇ | 1070nm |
લેસર સ્રોતની આઉટપુટ શક્તિ
| 1000W / 1500W / 2000W 2500W / 3000W / 4000W (વૈકલ્પિક) |
મીન. અંતર કાપવા | . 0.1 મીમી |
એક્સ, વાય અને ઝેડ એક્સેલ્સની સ્થિતિની ચોકસાઈ | . 0.03 મીમી |
એક્સ, વાય અને ઝેડ એક્સેલ્સની પુનરાવર્તિત સ્થિતિની ચોકસાઈ | . 0.01 મીમી |
કાપવાની સામગ્રીની જાડાઈ (સામગ્રી અનુસાર) | 0.2 - 25 મીમી |
ડ્રાઈવર મોડેલ | સર્વો મોટર આયાત કરી |
વીજ આવશ્યકતા | 380 વી, 50/60 હર્ટ્ઝ |
કાર્યકારી તાપમાન | 0-45 ℃ |
સતત કામ કરવાનો સમય | 24 કલાક |
મશીન વજન | લગભગ 12000 કિ.ગ્રા |
વીજ પુરવઠાનું કુલ રક્ષણ સ્તર | IP54 |
જાડાઈ સંદર્ભ કોષ્ટક કાપવા
લેસર પાવર | મહત્તમ કાપવાની જાડાઈ | |||
કાર્બન સ્ટીલ (મીમી) | સ્ટેનલેસ સ્ટીલ (મીમી) | એલ્યુમિનિયમ (મીમી) | પિત્તળ (મીમી) | |
800 ડબલ્યુ | 8 | 3 | 1 | 1 |
1000 ડબ્લ્યુ | 12 | 4 | 2 | 2.5 |
1500W | 14 | 5 | 4 | 3 |
2000 ડબ્લ્યુ | 16 | 6 | 5 | 4 |
3000W | 22 | 10 | 6 | 8 |
માત્ર સંદર્ભ માટેના પરિમાણો ઉપર |
એપ્લાઇડ મટિરીયલ્સ
સ્ટેઈનલેસ સ્ટીલ, કાર્બન સ્ટીલ, એલોય સ્ટીલ, સિલિકોન સ્ટીલ, સ્પ્રિંગ સ્ટીલ, ગેલ્વેનાઈઝ પ્લેટ, અથાણાંવાળી પ્લેટ, પિત્તળ પ્લેટ, કોપર પ્લેટ, એલ્યુમિનિયમ પ્લેટ, વગેરે
ફાયબર લેસર કટીંગ મશીનના ફાયદા
1. પરંપરાગત લેસર સાથે તુલના કરો, ફાઇબર લેસર વધુ પર્યાવરણીય સંરક્ષણ છે:
2. ખૂબ ઓછો વીજ વપરાશ: ફાઇબર લેસરની ફોટોઇલેક્ટ્રિક રૂપાંતર કાર્યક્ષમતા પરંપરાગત લેસર કરતા 15 ગણા વધારે છે.
3. ઉચ્ચ લેસર સ્પોટ ગુણવત્તા: સિંગલ-મોડ્યુલ લેસર સ્રોત
Lower. ઓછા વપરાશ: સ્પેરપાર્ટ્સ ફક્ત રક્ષણાત્મક લેન્સ અને નોઝલ છે. વિવિધ લેસર પાવર સાથે 6KW થી 16KW સુધીનો ઇલેક્ટ્રિક વપરાશ.
High. ઉચ્ચતમ સ્વચાલિતતા: ડિજિટલ નિયંત્રણને અપનાવે છે, અમે Aટો સીએડીથી સીધા સોફ્ટવેરને કાપવા માટે ફાઇલ આયાત કરી શકીએ છીએ, કોઈપણ કલાકૃતિઓ કાપી શકાય છે, વધુમાં બુદ્ધિશાળી ટાઇપસેટિંગ કાર્ય છે, આમ કાચા માલના ખર્ચને મોટા પ્રમાણમાં બચાવી શકાય છે.
6. ઉચ્ચ કટીંગ કાર્યક્ષમતા: લેસરના ટ્રાન્સમિશન ગુણધર્મોને લીધે, લેસર કટીંગ મશીન સંખ્યાત્મક નિયંત્રણની અનુભૂતિ માટે સીએનસી વર્ક બેંચના ઘણા સેટ્સથી સજ્જ છે. તમારે ફક્ત વિવિધ આકાર કાપવા માટે જ સીએનસી પ્રોગ્રામ બદલવાની જરૂર છે, તેમજ બે-પરિમાણીય કટીંગ, અને ત્રિ-પરિમાણીય કટીંગ માટે.
વિગતવાર છબીઓ
નામ:મશીન બોડી અને એસેસરીઝ .600 ℃ હીટ ટ્રીટમેન્ટ, 24 મિનિટ પકાવવાની નાની ભઠ્ઠીમાં ઠંડક, સચોટ સીઓ 2 પ્રોટેક્શન વેલ્ડીંગ, વિરૂપતા વિના 20 વર્ષ ઉપયોગ ખાતરી કરવા માટે. બી.સિંક્રોનસ એક્સ / વાય / ઝેડ અક્ષો: ઝેડ-અક્ષ એ 150 મીમી ચલાવી શકે છે, જે ધાતુની ઘણી જાતોને કાપવા માટે યોગ્ય છે. સી. ઉચ્ચ ગુણવત્તા તેની ટકાઉપણું અને સરળ જાળવણીની બાંયધરી આપે છે. | |
નામ:એસી સર્વો મોટર અને ડ્રાઈવરઅત્યાસ્ય સર્વો મોટર (બે સર્વો મોટર્સ દ્વારા સંચાલિત વાય-અક્ષો) સાથે સુસંસ્કૃત ગ્રહોની રીડ્યુસર સ્થિર, ચોક્કસ અને વિશ્વસનીય ડ્રાઇવને સુનિશ્ચિત કરે છે. | |
નામ:Isionંચી પ્રક્રિયાની ગતિ અને ચોકસાઈને સુનિશ્ચિત કરવા માટે ચોકસાઇ રેખીય માર્ગદર્શિકાઓ અદ્યતન કટીંગ સિસ્ટમ, લેસર પાવર અને સર્વો મૂવમેન્ટ એકબીજાને સંપૂર્ણ રીતે અનુકૂળ કરે છે, આયાત કરેલી ઉચ્ચ ચોકસાઇ ગિયર અને રેક ડ્રાઇવ સિસ્ટમ, વિનિમયક્ષમ ડબલ વર્ક ટેબલ .. | |
નામ:ક Cutંટિંગ હેડ સંપર્ક વિનાના કટીંગ હેડમાં ઓટો heightંચાઇ ટ્રેકિંગ અને એન્ટિ-ટકરાવાનું કાર્ય છે, જે સમાન આઉટપુટ શક્તિ હેઠળ કટીંગ સ્પીડ, સરળતા અને કટીંગ ચોકસાઈમાં મોટા પ્રમાણમાં સુધારે છે. એક શબ્દમાં, કટીંગ કાર્યક્ષમતા વધારી શકાય છે. | |
નામ:લેસર સોર્સફાસ્ટ ગતિ, ઉચ્ચ ચોકસાઇ કટીંગ લાઇન, અને સરળ કટીંગ એજ |

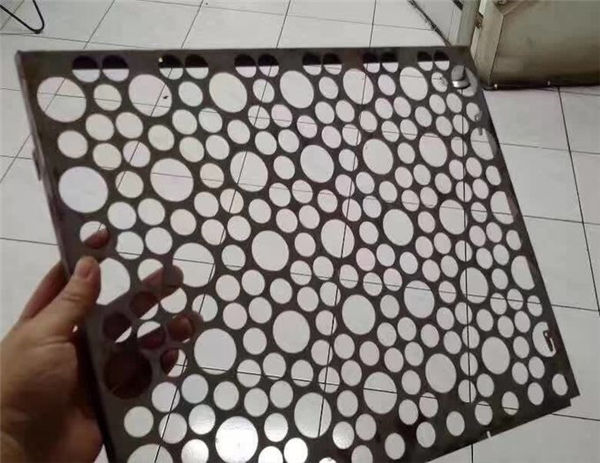

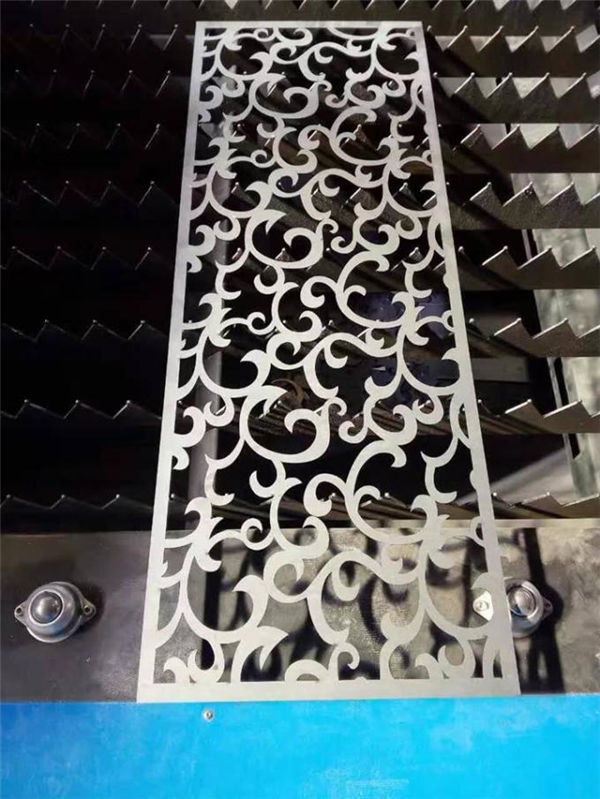

નમૂનાઓ કાપવા
તાલીમ
તાલીમથી માંડીને મશીન ઇન્સ્ટોલેશન (3 રીતો) પછીના વેચાણ પછીની સેવા:
1. ઇંગલિશમાં વિડિઓ અને વપરાશકર્તાના માર્ગદર્શિકાની તાલીમ આપવી જ્યારે સ્થાપન, સંચાલન, જાળવણી અને મુશ્કેલી-શૂટિંગ માટે તક આપવામાં આવે, અને તકનીકી માર્ગદર્શિકા, જે તમે ઈ-મેલ, ફેક્સ, ટેલિફોન / વ્હોટ્સએપ / સ્કાયપે // દ્વારા ઓફર કરો છો અને તેથી, જ્યારે તમે મળો. ઇન્સ્ટોલેશનની કેટલીક સમસ્યાઓ, ઉપયોગ કરીને અથવા ગોઠવવી.
2. આપની કંપની ટેકનોલોજિસ્ટને ઉપકરણો અને operatingપરેટિંગ આવશ્યક બાબતોના મૂળભૂત જ્ learnાન, 3-5days વિશેનો પૂરતો તાલીમ સમય, તાલીમ સામગ્રી નીચે પ્રમાણે શીખવા માટે ગોઠવી શકે છે:
એ) સામાન્ય ડ્રોઇંગ સ softwareફ્ટવેર તાલીમ;
બી) તાલીમ પ્રક્રિયાઓ ચાલુ અને બંધ મશીન;
સી) નિયંત્રણ પેનલ અને સ softwareફ્ટવેર પરિમાણો, પરિમાણોની શ્રેણીની ગોઠવણીનું મહત્વ
ડી) મશીનની મૂળભૂત સફાઇ અને જાળવણી;
e) સામાન્ય હાર્ડવેર મુશ્કેલીનિવારણ;
એફ) ઓપરેશનની સાવધાની.
3. ઘરની અંદર સૂચના પ્રશિક્ષણ સેવા. વિઝા, મુસાફરી ખર્ચ અને રહેવાની સુવિધા ગ્રાહકના ખર્ચ પર રહેશે. તાલીમ સમયગાળા દરમિયાન અમારા બંને ઇજનેરો માટે અનુવાદક ગોઠવવું વધુ સારું છે. તાલીમ સમય: 3-5days.
વોરંટી
a) .1 આખા મશીન માટેનું વર્ષ (માનવસર્જિત નુકસાનની વાટાઘાટો કરવામાં આવે છે.).
બી) .લીઝર સ્રોત 2 વર્ષની વyરંટિ
સી) .આજીવન જાળવણી અને ફાજલ ભાગો પુરવઠો
ડી). operationપરેશન સ્ટાફ માટે મફત તાલીમ. (ઇજનેર વિદેશમાં જઈ શકે છે, વાટાઘાટો કરવામાં આવે છે.)
