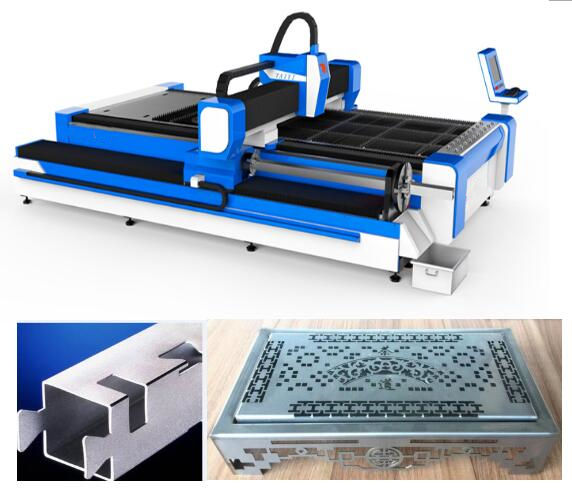

એસ.એસ. પાઈપો 3 ડી લેસર કટીંગ મશીન / 3 અક્ષ ફાઇબર શીટ મેટલ કટર

એસ.એસ. પાઈપો 3 ડી લેસર કટીંગ મશીન / 3 અક્ષ ફાઇબર શીટ મેટલ કટર

ઉત્પાદન વિગતો


પ્રમાણન: સી.ઇ.
ચુકવણી અને શિપિંગ શરતો:
ન્યૂનતમ ઓર્ડરની માત્રા: 1 સેટ
ભાવ: વાટાઘાટો કરી શકાય તેવું
પેકેજિંગ વિગતો: 1 * 20 જી.પી. કન્ટેનર
ડિલિવરીનો સમય: 30 દિવસ
ચુકવણીની શરતો: એલ / સી, ડી / એ, ટી / ટી, ડી / પી, વેસ્ટર્ન યુનિયન, એલ / સી
સપ્લાય કરવાની ક્ષમતા: દર મહિને 50 સેટ્સ

વિગતવાર ઉત્પાદન વર્ણન


અરજી ::બધી ધાતુ સામગ્રીજાડાઈ કાપવા:એસએસ 10 મીમી સુધી, એમએસ સુધી 22 સે.મી.
લેસરનો પ્રકાર ::ફાઈબરસીએનસી અથવા નહીં ::હા
ઠંડક સ્થિતિ ::પાણી ઠંડકનિયંત્રણ સ Softwareફ્ટવેર ::સાયપકટ
ગ્રાફિક ફોર્મેટ સપોર્ટેડ ::એઆઈ, બીએમપી, ડીએસટી, ડીડબ્લ્યુજી, ડીએક્સએફ, ડીએક્સપી, એલએએસ, પીએલટીઉદભવ ની જગ્યા::ચીન
મોડેલ નંબર ::TY-3015DGવેચાણ પછીની સેવા પૂરી પાડવામાં ::વિદેશી સર્વિસ મશીનરી માટે ઉપલબ્ધ એન્જિનિયર્સ
પુનરાવર્તન ચોકસાઈ ::+ -0.03 મીમીસંચાલન તાપમાન ::0 ° સે -45 ° સે
કાર્યકારી ભેજ ::5%-95%પાઈપો કટીંગ રેંજ:20-130mmx3000 મીમી
વિદ્યુત્સ્થીતિમાન::AC380V ± 10% 50HZ (60HZ)કટીંગ ક્ષેત્ર:3000 * 1500 મીમી સ્ટાન્ડર્ડ, મોટું કસ્ટમાઇઝ કરી શકાય છે

મશીન બોડી


1. 8 મીમી સ્ટીલ સ્ટ્રક્ચર, 600 ℃ હીટ ટ્રીટમેન્ટ, સચોટ વેલ્ડીંગ સાથે તાયીની મશીન બોડી, વિરૂપતા વિના 20 વર્ષ વપરાશ ખાતરી કરવા માટે.

2. મેગ્નેશિયમ એલોય કાસ્ટિંગ સાથે પીપડાં રાખવાની ઘોડી, વિરૂપતા વિના મજબૂત સ્થિરતા, ઝડપી ચળવળ.

3. મશીનની બોડીની બંને બાજુ ઉચ્ચ કાર્યક્ષમતા ઝોનિંગ ધૂમ્રપાન સિસ્ટમ, મજબૂત વિભાજિત ધૂળ અને ધૂમ્રપાન સંગ્રહ, તે કાર્યકરને નુકસાન ઘટાડશે.

4. આયાત કરેલ ચોકસાઇ ફ્લેંજ રિડ્યુસર અને સર્વો મોટર, ઝડપી દોડવાની ગતિ.

5. મશીન બેડ પર 70 બ્લેડ અને 6 સ્લાઇડ બાર્સ, મશીન ચેતવણી ઘટાડવા માટે નજીકના બ્લેડ સાથે, સ્લાઇડ્સ સિલિન્ડર સાથે કામ કરતા શીટ્સ અપલોડ કરવા અને શીટ્સને સરળતાથી ડાઉનલોડ કરવા માટે.

6. ફ્લેક્સિબલ લોડિંગ બક્સને આગળ અને બંને બાજુથી આગળ વધારી શકાય છે જે મશીન વર્કિંગ શરત માટે મનાય છે.

ફાયબર લેસર કટીંગ મશીનનો ફાયદો


1. પરંપરાગત લેસર સાથે તુલના કરો, ફાઇબર લેસર વધુ પર્યાવરણીય સંરક્ષણ છે:
2. ખૂબ ઓછો વીજ વપરાશ: ફાઇબર લેસરની ફોટોઇલેક્ટ્રિક રૂપાંતર કાર્યક્ષમતા પરંપરાગત લેસર કરતા 15 ગણા વધારે છે.
3. ઉચ્ચ લેસર સ્પોટ ગુણવત્તા: સિંગલ-મોડ્યુલ લેસર સ્રોત
Lower. ઓછો વપરાશ: ઇલેક્ટ્રિક વપરાશ પ્રતિ કલાક 7KW ની નીચે છે.



કલાક દીઠ કિંમત વિશ્લેષણ
ના.વસ્તુકટીંગ એસએસ (1 મીમી)કટીંગ સ્ટીલ (5 મીમી)ટીકા
1ઇલેક્ટ્રિક1.4 યુએસડી / કલાક1.4 યુએસડી / કલાક1. જો આપણે હવાને કાપવા માટે વાપરીએ, તો ખર્ચ = એર કમ્પ્રેસરનો ઇલેક્ટ્રિક ચાર્જ + મશીનનો ઇલેક્ટ્રિક + ભાગોનો વપરાશ કરો
2. ડ Dongંગગુઆનમાં સ્થાનિક ચાર્જને આધારે આપણે જે કિંમત ગણી છે, ત્યાં વિવિધ દેશો માટે થોડી વિસંગતતા છે.
3. વિવિધ જાડાઈ કાપવા માટે, ત્યાં વિવિધ ગુસ વપરાશ છે
2ગેસ (N2 / O2)2 યુએસડી / કલાક1.4 યુએસડી / કલાક
3રક્ષણાત્મક લેન્સ, નોઝલ0.06 યુએસડી / કલાક0.07 યુએસડી / કલાક
કુલ ખર્ચ3.46 યુએસડી / કલાક2.87 યુએસડી / કલાક

સ્પષ્ટીકરણ


મોડેલTY-3015DG
લેસર સ્રોત માધ્યમફાઈબર
કટીંગ રેંજ (એલ * ડબલ્યુ)3000 મીમી × 1500 મીમી
ઝેડ એક્સેલ સ્ટ્રોક250 મીમી
મહત્તમ. સ્થિતિ ગતિ120 મી / મિનિટ
એક્સ, વાય એક્ષલ મેક્સ. ઝડપ વેગ1.0 જી
ઠંડકનું સ્વરૂપપાણી ઠંડક
લેસર તરંગલંબાઇ1070nm


લેસર સ્રોતની આઉટપુટ શક્તિ



500 ડબલ્યુ / 1000 ડબલ્યુ / 1500 ડબલ્યુ / 2000 ડબલ્યુ

2500W / 3000W / 4000W

(વૈકલ્પિક)

મીન. અંતર કાપવા. 0.1 મીમી
એક્સ, વાય અને ઝેડ એક્સેલ્સની સ્થિતિની ચોકસાઈ. 0.03 મીમી
એક્સ, વાય અને ઝેડ એક્સેલ્સની પુનરાવર્તિત સ્થિતિની ચોકસાઈ. 0.01 મીમી
કાપવાની સામગ્રીની જાડાઈ (સામગ્રી અનુસાર)0.2 - 25 મીમી
ડ્રાઈવર મોડેલસર્વો મોટર આયાત કરી
વીજ આવશ્યકતા380 વી, 50/60 હર્ટ્ઝ
કાર્યકારી તાપમાન0-45 ℃
સતત કામ કરવાનો સમય24 કલાક
મશીન વજનલગભગ 12000 કિ.ગ્રા
વીજ પુરવઠાનું કુલ રક્ષણ સ્તરIP54

વિગતવાર છબીઓ

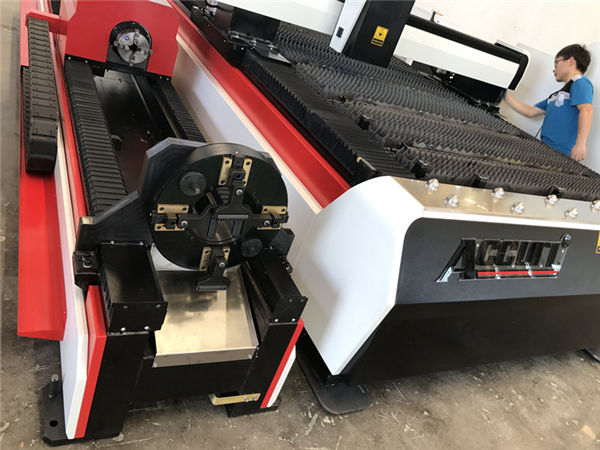

નામ:મશીન બોડી અને એસેસરીઝ

a.600 ℃ હીટ ટ્રીટમેન્ટ, 24 કલાક પકાવવાની નાની ભઠ્ઠીમાં ઠંડક, સચોટ સીઓ 2 પ્રોટેક્શન વેલ્ડીંગ, વિરૂપતા વિના 20 વર્ષ વપરાશ ખાતરી કરવા માટે.
બી.સિંક્રોનસ એક્સ / વાય / ઝેડ અક્ષો: ઝેડ-અક્ષ એ 150 મીમી ચલાવી શકે છે, જે ધાતુની ઘણી જાતોને કાપવા માટે યોગ્ય છે.
સી. ઉચ્ચ ગુણવત્તા તેની ટકાઉપણું અને સરળ જાળવણીની બાંયધરી આપે છે.

નામ:એસી સર્વો મોટર અને ડ્રાઇવર

અત્યાધુનિક સર્વો મોટર (વાય-અક્ષો બે સર્વો મોટર્સથી ચાલે છે) સાથે સુસંસ્કૃત ગ્રહોની રીડ્યુસર સ્થિર, સચોટ અને વિશ્વસનીય ડ્રાઇવને સુનિશ્ચિત કરે છે.





નામ:ચોકસાઇ રેખીય માર્ગદર્શિકાઓ

અદ્યતન કટીંગ સિસ્ટમ, લેસર પાવર અને સર્વો મૂવમેન્ટ એક બીજાને સંપૂર્ણ રીતે અનુકૂળ કરે છે, ઉચ્ચ પ્રક્રિયાની ગતિ અને ચોકસાઈની ખાતરી કરવા માટે, આયાત કરેલી ઉચ્ચ ચોકસાઇ ગિયર અને રેક ડ્રાઇવ સિસ્ટમ, વિનિમયક્ષમ ડબલ વર્ક ટેબલ ..

નામ:માથું કાપવું



કોન્ટેક્ટલેસ કટીંગ હેડમાં autoટોની traંચાઇ ટ્રેકિંગ અને એન્ટિ-ટક્કરનું કાર્ય છે, જે સમાન આઉટપુટ શક્તિ હેઠળ કટીંગ સ્પીડ, સરળતા અને કટીંગ ચોકસાઈમાં મોટા પ્રમાણમાં સુધારે છે. એક શબ્દમાં, કટીંગ કાર્યક્ષમતા વધારી શકાય છે.





નામ:લેસર સ્રોત

ઝડપી ગતિ, ઉચ્ચ ચોકસાઇ કટીંગ લાઇન અને સરળ કટીંગ એજ

નમૂનાઓ કાપવા


તાલીમ


કરાર પર હસ્તાક્ષર કર્યા પછી, તમારી કંપની તકનીકી વિશેષજ્ andો અને operatingપરેટિંગ આવશ્યક બાબતોનું મૂળભૂત જ્ learnાન, 1-3- 1-3 દિવસનો પૂરતો તાલીમ સમય શીખવા માટે અમારા ફેક્ટરીમાં આવી શકે છે, તાલીમ સામગ્રી નીચે મુજબ છે:
એ) સામાન્ય ડ્રોઇંગ સ softwareફ્ટવેર તાલીમ;
બી) તાલીમ પ્રક્રિયાઓ ચાલુ અને બંધ મશીન;
સી) નિયંત્રણ પેનલ અને સ softwareફ્ટવેર પરિમાણો, પરિમાણોની શ્રેણીની ગોઠવણીનું મહત્વ;
ડી) મશીનની મૂળભૂત સફાઇ અને જાળવણી;
e) સામાન્ય હાર્ડવેર મુશ્કેલીનિવારણ;
એફ) કામગીરીની સાવધાની,

એસ.એસ. પાઈપો અને શીટ્સ લેસર કટીંગ મશીનની વોરંટી


a) .1 આખા મશીન માટેનું વર્ષ (માનવસર્જિત નુકસાનની વાટાઘાટો કરવામાં આવે છે.).
બી) .લીઝર સ્રોત 2 વર્ષની વyરંટિ
સી) .આજીવન જાળવણી અને ફાજલ ભાગો પુરવઠો
ડી). operationપરેશન સ્ટાફ માટે મફત તાલીમ. (ઇજનેર વિદેશમાં જઈ શકે છે, વાટાઘાટો કરવામાં આવે છે.)
